在弱电智能化工程中，线缆桥架不仅是物理支撑载体，更直接影响信号传输质量、系统散热效率与后期维护便捷性。监控系统安装公司谈到槽式、托盘式、梯级式及网格桥架是工程中最常见的四种类型，它们在结构特征、防护能力、散热性能及适用场景上存在显著差异。正确区分并合理选用，是保障弱电系统长期稳定运行的基础。

一、槽式桥架

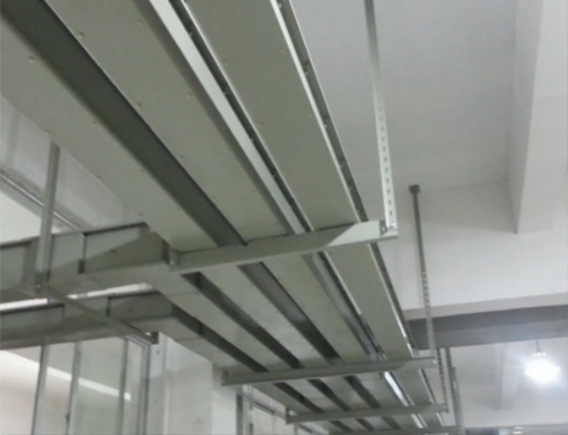

槽式桥架采用整张钢板弯制而成，截面为无开孔的封闭槽形结构，深度通常不小于50毫米。由于桥架本体完全封闭，它能够有效防止灰尘、飞絮、小动物及溅射液体侵入，同时具备优异的电磁屏蔽能力。对于计算机电缆、通信电缆、热电偶等对信号干扰敏感的高灵敏线路，槽式桥架是最稳妥的选择。

然而，全封闭结构也带来了散热困难的缺点。线缆工作产生的热量难以通过桥架壁散发，容易在内部积聚，长期运行可能加速绝缘老化。因此，槽式桥架更适用于电磁环境复杂、洁净度要求较高但线缆发热量不大的场所，如数据中心机房内的弱电干线、医院影像科的控制线路等。在化工车间、沿海高盐雾区域，若选用热镀锌或304不锈钢材质的槽式桥架，使用寿命可大幅延长。

二、托盘式桥架

托盘式桥架与槽式外形相似，但底部及侧板设有规律排列的腰形或圆形散热孔，开孔率通常在30%至50%之间。这一设计使热空气能够自然对流，散热性能明显优于槽式桥架。同时，由于开孔减重，托盘式桥架的自身重量较轻，但承载能力并未降低，依然可敷设动力电缆和控制电缆。

在弱电工程中，托盘式桥架的应用范围最广。它适用于配电室内的电缆敷设、弱电间垂直干线、电梯机房动力线路等需要兼顾散热与屏蔽的场景。虽然托盘式桥架的屏蔽效果不及全封闭槽式，但对于普通视频线、网络双绞线等抗干扰能力较强的线缆来说，完全能够满足要求。某超高层写字楼项目中，采用托盘式桥架敷设垂直干线后，实测电缆温升控制在5℃以内，较传统封闭桥架节能约 15%。从经济性角度看，托盘式桥架单位长度成本约为槽式的80%，性价比较高。

三、梯级式桥架

梯级式桥架的结构最为开放，由两侧纵梁与若干横杆组成，形如梯子。横杆间距通常为150毫米至300毫米，通风面积可达桥架总面积的 70%以上。这种结构提供了最佳的空气对流条件，尤其适用于高低压动力电缆、大截面电力线路等发热量大的线缆敷设。在石油化工平台、地铁隧道、发电厂等对散热要求极高的场合，梯级式桥架几乎是标准配置。

但开放结构也带来明显短板：缺乏对线缆的物理防护，灰尘、水滴可直接接触线缆，且电磁屏蔽能力很弱。因此，梯级式桥架几乎不用于弱电信号线路的主干敷设，除非该线路本身已具备屏蔽层或处于电磁洁净环境。此外，梯级式桥架重量最轻、安装最简便，对于大跨距架空敷设场景有明显优势。

四、网格桥架：灵活布线的现代选择

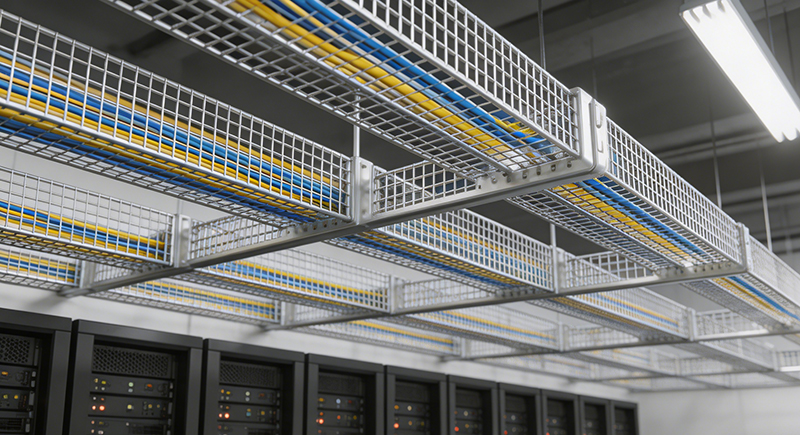

网格桥架由钢丝焊接成型，呈现规则的网格状开放式结构，是近年来数据中心、洁净室等高密度布线场景中的热门选择。它的重量仅为同等尺寸钢制槽式桥架的五分之一，模块化设计使得安装和调整极为灵活——线缆可以从任意位置上下进出桥架，无需额外开孔。在需要频繁扩容或改线的环境中，网格桥架可将布线调整时间缩短60% 以上。

但网格桥架的缺点同样突出：几乎无电磁屏蔽能力，对线缆的物理防护仅限于防止下垂。因此，它更适合用于弱电配线架之间的水平走线、机柜顶部布线等内部场景，而不宜作为穿越公共区域的主干桥架。某金融数据中心采用网格桥架后，线缆扩容时间从72小时压缩至8 小时，维护成本显著降低。

六、选型核心原则

实际工程选型时，应遵循三条原则。第一，根据线缆类型决定结构：弱电信号线缆优先选用槽式或托盘式，并确保桥架接地形成电磁屏蔽；动力电缆优先选用梯级式或托盘式以保证散热。第二，根据环境决定材质和防护：室内干燥环境可用冷轧板喷塑；潮湿或室外必须热镀锌；腐蚀环境则选铝合金或玻璃钢。第三，控制填充率：弱电综合布线填充率宜控制在30% 至 50%之间，既为散热留有余地，也为后期扩容提供空间。

总而言之，槽式桥架以防护见长，托盘式桥架通用均衡，梯级式桥架专注散热，网格桥架主打灵活。弱电工程师需根据项目实际——线缆类型、环境条件、预算约束及维护预期——做出综合判断，方能实现系统长期可靠运行。
